NASPO ORIENTABILE DA INCASSO MODELLO SLIMMY UNI EN 671-1.
MARCATO CE. CERTIFICATO N. 0497-CPR-171

Prodotto CE

Composto da:

• Cassetta “Basic Line” e ruota in acciaio al carbonio, verniciate in poliestere rosso RAL 3000. Dim. cassetta mm H 650 x 650 x 180 con ruota diametro mm 535 per tubazione lunghezza 15 e 20 metri; Dim.cassetta H 720 x 720 x 180 mm con ruota diametro mm 600 per tubazione da 25 e 30 metri. Telaio portavetro in alluminio anodizzato
• Tubazione semirigida a norma UNI EN 694 raccordata
• Lancia a effetti multipli (vedi tabella per scelta modello)
• Valvola intercettazione a sfera in ottone da 1” Gas ed erogatore in ottone
• Lastra “FIRE GLASS”, dimensione mm 620 x 620 per modello H 650
• Lastra “FIRE GLASS”, dimensione mm 690 x 690 per modello H 720

MODELLI STANDARD A PRESTAZIONE NORMALE SECONDO UNI 10779

Tubazione semirigida BIANCA DN 25 Con lancia STARJET ugello Ø 8 - K 28			Tubazione semirigida BIANCA DN 25 Con lancia SPRAYJET ugello equiv. Ø 8 - K 28
COD.	m		COD.	m
0946SE.080	15		0946F8SE.080	15
0947SE.080	20		0947F8SE.080	20
0948SE.080	25		0948F8SE.080	25
0949SE.080	30		0949F8SE.080	30

MODELLI A PRESTAZIONE ELEVATA SECONDO UNI 10779

Tubazione semirigida BIANCA DN 25 Con lancia STARJET ugello Ø 9 - K 33			Tubazione semirigida BIANCA DN 25 Con lancia SPRAYJET ugello equiv. Ø 10 - K 42
COD.	m		COD.	m
0946F9SE.080	15		0946F10SE.080	15
0947F9SE.080	20		0947F10SE.080	20
0948F9SE.080	25		0948F10SE.080	25
0949F9SE.080	30		0949F10SE.080	30

Nota: i naspi a parete Basic Line a prestazione elevata erano precedentemente designati come art.80/B

MODELLI BIM

80/E NASPO A PARETE DA INCASSO “Basic Line Slimmy”

NASPO ORIENTABILE A PARETE/INCASSO MODELLO SLIMMY UNI EN 671-1.
MARCATO CE. CERTIFICATO N. 0497-CPR-171

Prodotto CE

Composto da:

• Cassetta a bordi arrotondati con portello pieno “Murano Collection” e bobina in acciaio al carbonio, verniciate in poliestere rosso RAL 3000. Dim. cassetta mm H 650 x 650 x 180 per tubazione lunghezza 15 e 20 metri con bobina diametro mm 535; Dim.cassetta mm H 720 x 720 x 180 con bobina diametro mm 600 per tubazione da 25 e 30 metri
• Tubazione semirigida a norma UNI EN 694 raccordata (vedi tabella per scelta modello)
• Lancia a effetti multipli (vedi tabella per scelta modello)
• Valvola intercettazione a sfera in ottone da 1” Gas ed erogatore in ottone

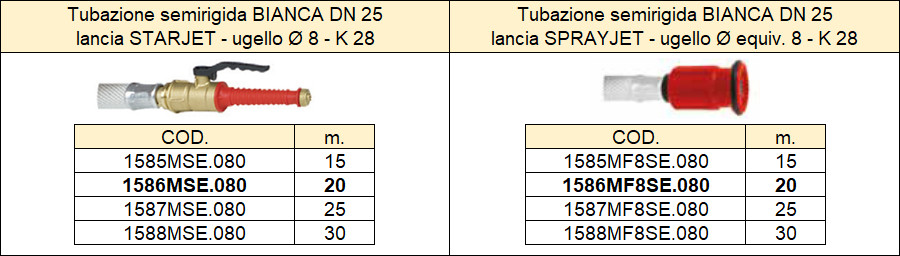

MODELLI A PRESTAZIONE NORMALE SECONDO UNI 10779

MODELLI A PRESTAZIONE ELEVATA SECONDO UNI 10779

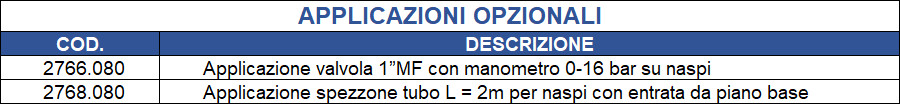

Applicazioni opzionali possono essere richieste con i codici aggiuntivi riportati nella seguente tabella:

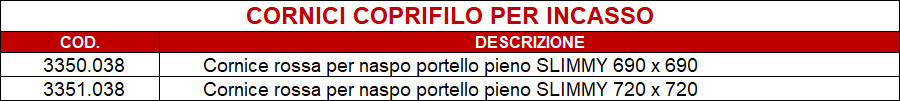

Per installazione ad incasso aggiungere la cornice coprifilo opzionale:1585MSE.080 1586MSE.080 1587MSE.080 1588MSE.080 1585MF8SE.080 1586MF8SE.080 1587MF8SE.080 1588MF8SE.080 1585MF9SE.080 1586MF9SE.080 1587MF9SE.080 1588MF9SE.080 1585MF10SE.080 1586MF10SE.080 1587MF10SE.080 1588MF10SE.080

MODELLI BIM

80/P NASPO A PARETE DA INCASSO “Murano Collection Slimmy”
