ART. 66/STORZ IDRANTE SOPRASUOLO MOD. EUR, DN80-DN100, RACCORDI STORZ

IDRANTE SOPRASUOLO MODELLO EUR A NORMA EN 14384 IN GHISA DN 80 - DN 100 - TIPO A SECCO CON SCARICO AUTOMATICO ANTIGELO
Tutti gli idranti sono del tipo a secco ovvero dotati di scarico automatico antigelo.
Sbocchi con attacchi STORZ e tappi in alluminio.
Flangia PN16.
Costruito in due tipologie:
- Tipo A = senza linea di rottura.
- Tipo C = con linea di rottura. Tale dispositivo permette di mantenere la chiusura della valvola principale quando la parte fuori terra dell’idrante viene rovesciata in seguito ad un urto.
Flangia DN 80, con due sbocchi Storz 75 - Marcati CE

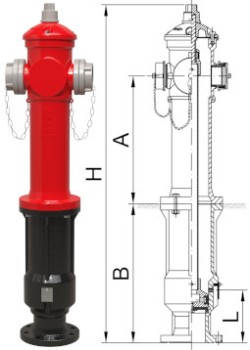

COD. | TIPO | Profondità B | A | L | H |
1610STORZ.066 | A | 500 | 450 | 180 | 1200 |
1611STORZ.066 | A | 700 | 450 | 180 | 1400 |
1612STORZ.066 | A | 960 | 450 | 180 | 1660 |
1710STORZ.066 | C | 500 | 450 | 180 | 1200 |
1711STORZ.066 | C | 700 | 450 | 180 | 1400 |
1712STORZ.066 | C | 960 | 450 | 180 | 1660 |

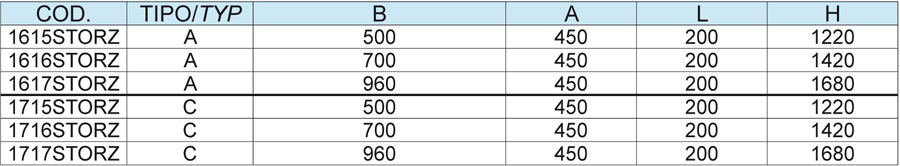

Flangia DN 100, con due sbocchi Storz 75 - Marcati CE
COD. | TIPO | Profondità B | A | L | H |
1615STORZ.066 | A | 500 | 450 | 200 | 1220 |
1616STORZ.066 | A | 700 | 450 | 200 | 1420 |
1617STORZ.066 | A | 960 | 450 | 200 | 1680 |
1715STORZ.066 | C | 500 | 450 | 200 | 1220 |
1716STORZ.066 | C | 700 | 450 | 200 | 1420 |
1717STORZ.066 | C | 960 | 450 | 200 | 1680 |

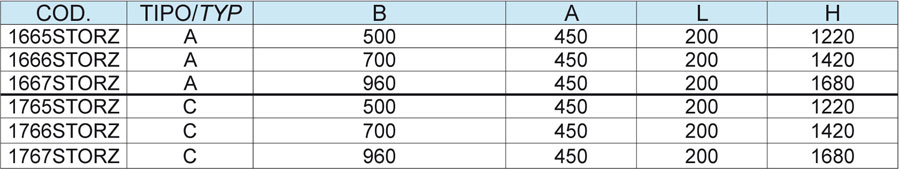

Flangia DN 100, con due sbocchi Storz 75 e attacco autopompa Storz 110 - Marcati CE
COD. | TIPO | Profondità B | A | L | H |
1665STORZ.066 | A | 500 | 450 | 200 | 1220 |
1666STORZ.066 | A | 700 | 450 | 200 | 1420 |
1667STORZ.066 | A | 960 | 450 | 200 | 1680 |
1765STORZ.066 | C | 500 | 450 | 200 | 1220 |
1766STORZ.066 | C | 700 | 450 | 200 | 1420 |
1767STORZ.066 | C | 960 | 450 | 200 | 1680 |
L’idrante tipo EUR ha la parte superiore ed inferiore dell’involucro interamente realizzata in ghisa EN-GJL-250 secondo UNI EN 1503-3. All’interno della scatola valvola, alloggiata nella parte inferiore dell’idrante, vi è il dispositivo di tenuta dell’idrante e lo scarico automatico; entrambe le sedi sono realizzate in ottone in modo da garantire una lunga durata del sistema. L’organo di manovra è anch’esso realizzato in ottone per prevenirne l’usura. Tutti gli organi interni sono progettati in modo da poter essere sostituiti con semplici operazioni e senza la necessità di eseguire lavori di scavo. Le bocche di uscita sono fabbricate secondo la norma UNI 810. La flangia di base è forata e dimensionata a tabella UNI EN 1092-2 PN 16. La verniciatura è realizzata con procedimento epossidico in tinta RAL 3000 per esterni. Il cappellotto di manovra in alluminio è dotato di pentagono per l’utilizzo della chiave unificata. Ogni idrante è testato in pressione prima della vendita per garantire la massima qualità alla clientela.
