ART. 80/HG CASSETTA IN ACCIAIO E PORTELLO TERMOFORMATO
NASPO ORIENTABILE DA INTERNO A PARETE “Linea Rodi - Giugiaro Design” UNI EN 671-1. MARCATO CE. CERT. N. 0497-CPR-171
Prodotto CE
Composto da:
- Cassetta a parete a bordi arrotondati “Giugiaro Design” in acciaio al carbonio verniciato grigio RAL7035. Dim. mm. H 650 x 700; profondità mm. 200 per tubazione da 20 e 25 m. e mm. 230 per tubazione da 30 m. Portello realizzato con processo di termoformatura a doppio guscio rinforzato con finitura in grigio antracite metallizzato e inserto trasparente in policarbonato.
- Tubazione semirigida a norma EN 694 raccordata (vedi tabella per scelta modello)
- Valvola intercettazione a sfera in ottone da 1” Gas ed erogatore in ottone
- Lancia a effetti multipli (vedi tabella per scelta modello)
| Tubazione semirigida BIANCA DN 25 Con lancia STARJET ugello Ø 8 - K 28 |
Tubazione semirigida BIANCA DN 25 Con lancia SPRAYJET ugello equiv. Ø 8 - K 28 |
|||
 |
 |
|||
| COD. | m | COD. | m | |
| 3300CE.080 | 15 | 3300F8CE.080 | 15 | |
| 3301CE.080 | 20 | 3301F8CE.080 | 20 | |
| 3302CE.080 | 25 | 3302F8CE.080 | 25 | |
| 3303CE.080 | 30 | 3303F8CE.080 | 30 | |
N.B.: per installazione da incasso aggiungere cornice coprifilo presente nella sottostante tabella “accessori”.
|

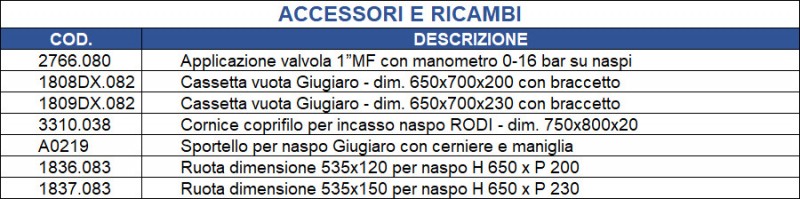

ACCESSORI E RICAMBI
|
|
| COD. | DESCRIZIONE |
| 2766.080 | Applicazione valvola 1" M/F con manometro 0-16 bar su naspi |
| 3310.038 | Cornice coprifilo per incasso naspo RODI - dim. 750x800x20 |
| 1808DX.082 | Cassetta vuota Giugiaro - dim. 650x700x200 |
| 1809DX.082 | Cassetta vuota Giugiaro - dim. 650x700x230 |
| A0219 | Sportello per naspo Giugiaro con cerniere e maniglia |
| 1836.083 | Ruota dimensione 535x120 per naspo H 650 x P 200 |
| 1837.083 | Ruota dimensione 535x150 per naspo H 650 x P 230 |
MODELLI BIM
 |
80/HG NASPO A PARETE “Linea Rodi - Giugiaro Design” |
