ART.206 - ATTACCHI DI MANDATA PER COLONNE A SECCO

ART.206 - ATTACCHI DI MANDATA PER COLONNE A SECCO

Cassetta con attacco di mandata per colonna montante a secco, secondo il DM 14 luglio 2015 “Disposizioni di prevenzione incendi per attività ricettive turistico-alberghiere con numero di posti letto superiore a 25 e fino a 50 ed esistenti al 23 Agosto 2015”  e l'Allegato I del DM 3 agosto 2015 “Norme tecniche di prevenzione incendi”

Composta da:

  • Cassetta da esterno con portello pieno DN 70 “Electa Line”. Dim. mm. H650x500x250 disponibile nelle due versioni: in acciaio al carbonio verniciato in poliestere rosso RAL 3000 o in INOX 304.
  • Attacco di mandata da 3" per colonna a secco con due ingressi a DN 70 Femmina girevoli UNI 804.
  • Sistema di drenaggio della colonna con valvola a sfera da 1/2".

Per approfondire l'argomento ed il principio di funzionamento consultare questa pagina.

COD. SPECIFICA ATTACCHI
2940.206 Cassetta DN 70 rossa con attacco di mandata DN70 FG a 45°
2941.206 Cassetta DN 70 rossa con attacco di mandata DN70 FG a 90°
2942.206 Cassetta DN 70 INOX con attacco di mandata DN70 FG a 45°
2943.206 Cassetta DN 70 INOX con attacco di mandata DN70 FG a 90°

206 img cartelliDotazioni a completamento.

Il decreto prevede che il cartello “ATTIVITA’ DOTATA DI COLONNA A SECCO PER VVF”, vada installato almeno in prossimità della cassetta e all’ingresso principale dell’attività ricettiva.
Il cartello “COLONNA A SECCO - DRY RISER”, va invece installato presso ogni idrante ai piani.
La dotazione a corredo deve prevedere in ogni cassetta un rubinetto idrante con manometro (vedere sezione idranti a muro).
ATTENZIONE: si consiglia di installare alla base della colonna montante una valvola di sovrapressione (con una derivazione a staffa filettata).

COD. ACCESSORI A COMPLETAMENTO
0852.027 Chiave per raccordi DN 25/45/70 - Tipo 1
M65501 Tappo in polipropilene di protezione impurità
0611.122 Valvola di sovrappressione tarata 12 bar - 1”x1” M
7322G.932 Derivazione a staffa filettata 3”x1”
3588.087 Cartello “Attività dotata di colonna a secco per VVF”
3589.087 Cartello “COLONNA A SECCO - DRY RISER”

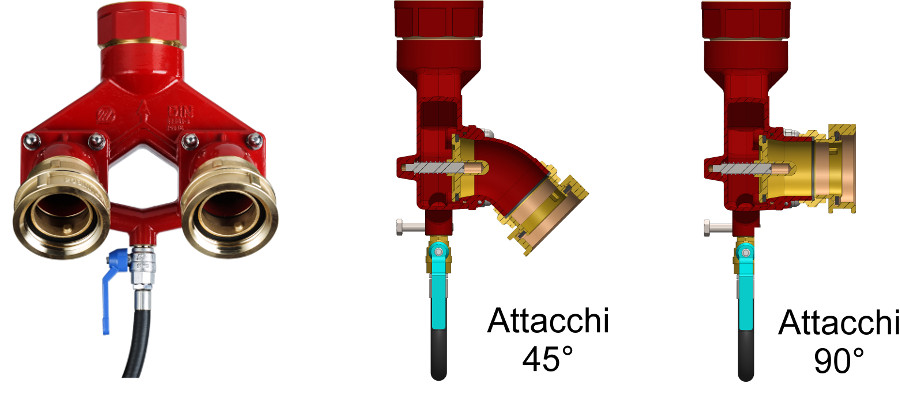

Attacco di mandata per colonna a secco PN 16

Composto da:

  • Corpo in bronzo verniciato rosso RAL 3000.
  • Attacco girevole da 3" Femmina Gas in ottone verniciato rosso RAL 3000.
  • Due ingressi DN 70 Femmina girevoli UNI 804 con sistema di sezionamento automatico.
  • Sistema di drenaggio della colonna con valvola a sfera da 1/2" e tubo di gomma.

206 part attacchi

COD. ATTACCHI USCITA SCARICO
2948.206 DN70 FG a 45° 3” FG 1/2”
2949.206 DN70 FG a 90° 3” FG 1/2”

MODELLI BIM

BIMobject  206 CASSETTA CON ATTACCO DI MANDATA PER COLONNA MONTANTE A SECCO
