ART. 67 GOMITO A PIEDE FLANGIATO, IN GHISA
![ART. 67 GOMITO A PIEDE FLANGIATO, IN GHISA](https://www.bocciolone.com/media/zoo/images/67-nero-blu_c8f0fbd928612e8b5e9eee237fb3779f.jpg)
Gomito a piede flangiato a norma UNI EN 1092-2 PN16
In ghisa secondo UNI EN 1503-3 e UNI EN 1563.
- Tipo standard per acqua non potabile verniciato di nero.
- Tipo per acqua potabile verniciato di blu.

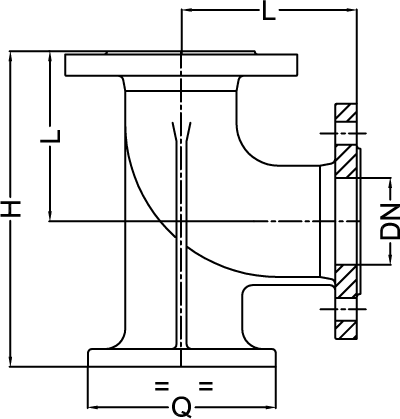

COD. | SPECIFICA | L | Q | H | SCHEMA |
0188.067 | DN 50 | 150 | 150 | 245 | ![]() |
0189.067 | DN 65 | 165 | 165 | 265 | |
0190.067 | DN 80 | 165 | 180 | 275 | |
0191.067 | DN 100 | 180 | 200 | 305 | |
0225.067 | DN 150 | 230 | 250 | 380 | |
0188P.067 | DN 50 acqua potabile | 150 | 150 | 245 | |
0189P.067 | DN 65 acqua potabile | 165 | 165 | 265 | |
0190P.067 | DN 80 acqua potabile | 165 | 180 | 275 | |
0191P.067 | DN 100 acqua potabile | 180 | 200 | 305 | |
0225P.067 | DN 150 acqua potabile | 230 | 250 | 380 |
MODELLI BIM
![]() |
67 GOMITO A PIEDE FLANGIATO |
