IDRANTE A MURO DA INCASSO UNI EN 671-2 forma B.
MARCATO CE CERT. N. 0497-CPR-172

Prodotto CE

Composto da:

• Cassetta da incasso DN 45 “Basic Line” in acciaio al carbonio verniciato in poliestere rosso RAL 3000.
  Dim. mm H 550 x 355 x 150 con telaio in alluminio anodizzato dim. 575 x 382;
• Tubazione flessibile DN 45 a norma UNI EN 14540 mod. PU, dotata di raccordi UNI 804 realizzati in lega leggera EN AB 46100 tipo  "AGILOk" o in ottone EN 1982 (vedi tabella per scelta modello); raccordatura a norma UNI 7422;
• Lancia a effetti multipli (vedi tabella per scelta modello);
• Rubinetto idrante a 45° DN 45 x 1”1/2 Gas (ISO 7) PN 16 cod. 0002.005;
• Sostegno per tubazione di colore rosso (tipo 2 secondo EN 671-2);
• Lastra “FIRE GLASS” dimensione mm 535 x 347

Con lancia STARJET ugello Ø 12 - K 72				Con lancia STARJET ugello Ø 13 - K 85				Con lancia LONGJET ugello equiv. Ø 13 - K 85
COD.	RACCORDO	m		COD.	RACCORDO	m		COD.	RACCORDO	m
1465A.002	AGILOk	15		1521A.002	AGILOk	15		1495A.002	AGILOk	15
1525A.002	AGILOk	20		1522A.002	AGILOk	20		1573A.002	AGILOk	20
1533A.002	AGILOk	25		1523A.002	AGILOk	25		1574A.002	AGILOk	25
1534A.002	AGILOk	30		1524A.002	AGILOk	30		1575A.002	AGILOk	30
1465UCE.002	Ottone	15		1521UCE.002	Ottone	15		1495UCE.002	Ottone	15
1525UCE.002	Ottone	20		1522UCE.002	Ottone	20		1573UCE.002	Ottone	20
1533UCE.002	Ottone	25		1523UCE.002	Ottone	25		1574UCE.002	Ottone	25
1534UCE.002	Ottone	30		1524UCE.002	Ottone	30		1575UCE.002	Ottone	30

MODELLI BIM

2/A IDRANTE A MURO "Basic Line" AD INCASSO

IDRANTE A MURO DA INCASSO UNI EN 671-2 forma B.
MARCATO CE CERT. N. 0497-CPR-172

Prodotto CE

Composto da:

• Cassetta da incasso DN 45 “Basic Line” in acciaio INOX AISI 430 non verniciato.
  Dim. mm H 550 x 355 x 150 con telaio in alluminio anodizzato dim. 575 x 382;
• Tubazione flessibile DN 45 a norma UNI EN 14540 mod. PU, dotata di raccordi UNI 804 realizzati in lega leggera EN AB 46100 tipo  "AGILOk" o in ottone EN 1982 (vedi tabella per scelta modello); raccordatura a norma UNI 7422;
• Lancia a effetti multipli (vedi tabella per scelta modello);
• Rubinetto idrante a 45° DN 45 x 1”1/2 Gas (ISO 7) PN 16 cod. 0002.005;
• Sostegno per tubazione di colore rosso (tipo 2 secondo EN 671-2);
• Lastra “FIRE GLASS” dimensione mm 530 x 323

Con lancia STARJET ugello Ø 12 - K 72				Con lancia STARJET ugello Ø 13 - K 85				Con lancia LONGJET ugello equiv. Ø 13 - K 85
COD.	RACCORDO	m		COD.	RACCORDO	m		COD.	RACCORDO	m
1465XA.002	AGILOk	15		1521XA.002	AGILOk	15		1495XA.002	AGILOk	15
1525XA.002	AGILOk	20		1522XA.002	AGILOk	20		1573XA.002	AGILOk	20
1533XA.002	AGILOk	25		1523XA.002	AGILOk	25		1574XA.002	AGILOk	25
1534XA.002	AGILOk	30		1524XA.002	AGILOk	30		1575XA.002	AGILOk	30
1465XUCE.002	Ottone	15		1521XUCE.002	Ottone	15		1495XUCE.002	Ottone	15
1525XUCE.002	Ottone	20		1522XUCE.002	Ottone	20		1573XUCE.002	Ottone	20
1533XUCE.002	Ottone	25		1523XUCE.002	Ottone	25		1574XUCE.002	Ottone	25
1534XUCE.002	Ottone	30		1524XUCE.002	Ottone	30		1575XUCE.002	Ottone	30

MODELLI BIM

2/AX IDRANTE A MURO "Basic Line" AD INCASSO - INOX

IDRANTE A MURO DN 45 A PARETE UNI EN 671-2 forma C.
MARCATO CE CERT. N. 0497-CPR-172

Prodotto CE

Composto da:

• Cassetta “Poly-EXT Mini” DN 45 in polipropilene, cambio rapido, colore rosso, Dim. mm H 515 x 370 x 195
• Tubazione flessibile DN 45 a norma UNI EN 14540 mod. PU, dotata di raccordi UNI 804 realizzati in lega leggera EN AB 46100 tipo  "AGILOk" o in ottone EN 1982 (vedi tabella per scelta modello); raccordatura a norma UNI 7422;
• Lancia a effetti multipli (vedi tabella per scelta modello)
• Rubinetto idrante a 45° DN 45 x 1”1/2 Gas (ISO 7) PN 16 cod. 0002.005
• Sostegno per tubazione di colore rosso incorporato nella cassetta (tipo 2 secondo EN 671-2)
• Lastra trasparente

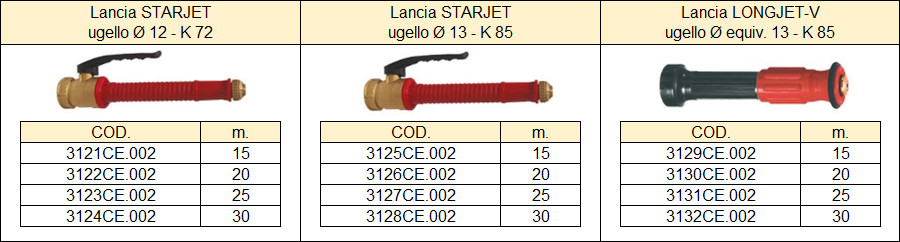

Con lancia STARJET ugello Ø 12 - K 72				Con lancia STARJET ugello Ø 13 - K 85				Con lancia LONGJET ugello equiv. Ø 13 - K 85
COD.	RACCORDO	m		COD.	RACCORDO	m		COD.	RACCORDO	m
3101A.002	AGILOk	15		3105A.002	AGILOk	15		3109A.002	AGILOk	15
3102A.002	AGILOk	20		3106A.002	AGILOk	20		3110A.002	AGILOk	20
3103A.002	AGILOk	25		3107A.002	AGILOk	25		3111A.002	AGILOk	25
3104A.002	AGILOk	30		3108A.002	AGILOk	30		3112A.002	AGILOk	30
3101CE.002	Ottone	15		3105CE.002	Ottone	15		3109CE.002	Ottone	15
3102CE.002	Ottone	20		3106CE.002	Ottone	20		3110CE.002	Ottone	20
3103CE.002	Ottone	25		3107CE.002	Ottone	25		3111CE.002	Ottone	25
3104CE.002	Ottone	30		3108CE.002	Ottone	30		3112CE.002	Ottone	30

IDRANTE A MURO DA INTERNO A PARETE UNI EN 671-2 forma C.
MARCATO CE CERT. N. 0497-CPR-172

Prodotto CE

Composto da:

• Cassetta a parete a bordi arrotondati DN 45 “Basic Line” in acciaio al carbonio
  verniciato in poliestere rosso RAL 3000. Dim. mm H 590 x 365 x 165 con telaio in
  alluminio anodizzato;
• Tubazione flessibile DN 45 a norma UNI EN 14540 mod. PU, dotata di raccordi UNI 804 realizzati in lega leggera EN AB 46100 tipo  "AGILOk" o in ottone EN 1982 (vedi tabella per scelta modello); raccordatura a norma UNI 7422;
• Lancia a effetti multipli (vedi tabella per scelta modello);
• Rubinetto idrante a 45° DN 45 x 1”1/2 Gas (ISO 7) PN 16 cod. 0002.005;
• Sostegno per tubazione di colore rosso (tipo 2 secondo EN 671-2);
• Lastra “FIRE GLASS”, dimensione mm 530 x 306

Con lancia STARJET ugello Ø 12 - K 72				Con lancia STARJET ugello Ø 13 - K 85				Con lancia LONGJET ugello equiv. Ø 13 - K 85
COD.	RACCORDO	m		COD.	RACCORDO	m		COD.	RACCORDO	m
1467A.002	AGILOk	15		1469A.002	AGILOk	15		1497A.002	AGILOk	15
1527A.002	AGILOk	20		1470A.002	AGILOk	20		1579A.002	AGILOk	20
1537A.002	AGILOk	25		1471A.002	AGILOk	25		1580A.002	AGILOk	25
1538A.002	AGILOk	30		1472A.002	AGILOk	30		1581A.002	AGILOk	30
1467UCE.002	Ottone	15		1469UCE.002	Ottone	15		1497UCE.002	Ottone	15
1527UCE.002	Ottone	20		1470UCE.002	Ottone	20		1579UCE.002	Ottone	20
1537UCE.002	Ottone	25		1471UCE.002	Ottone	25		1580UCE.002	Ottone	25
1538UCE.002	Ottone	30		1472UCE.002	Ottone	30		1581UCE.002	Ottone	30

MODELLI BIM

2/E IDRANTE A MURO "Basic Line" A PARETE

IDRANTE A MURO DA INTERNO A PARETE UNI EN 671-2 forma C.
MARCATO CE CERT. N. 0497-CPR-172

Prodotto CE

Con lancia STARJET ugello Ø 12 - K 72				Con lancia STARJET ugello Ø 13 - K 85				Con lancia LONGJET ugello equiv. Ø 13 - K 85
COD.	RACCORDO	m		COD.	RACCORDO	m		COD.	RACCORDO	m
1467XA.002	AGILOk	15		1469XA.002	AGILOk	15		1497XA.002	AGILOk	15
1527XA.002	AGILOk	20		1470XA.002	AGILOk	20		1579XA.002	AGILOk	20
1537XA.002	AGILOk	25		1471XA.002	AGILOk	25		1580XA.002	AGILOk	25
1538XA.002	AGILOk	30		1472XA.002	AGILOk	30		1581XA.002	AGILOk	30
1467XUCE.002	Ottone	15		1469XUCE.002	Ottone	15		1497XUCE.002	Ottone	15
1527XUCE.002	Ottone	20		1470XUCE.002	Ottone	20		1579XUCE.002	Ottone	20
1537XUCE.002	Ottone	25		1471XUCE.002	Ottone	25		1580XUCE.002	Ottone	25
1538XUCE.002	Ottone	30		1472XUCE.002	Ottone	30		1581XUCE.002	Ottone	30

MODELLI BIM

2/EX IDRANTE A MURO "Basic Line" A PARETE - INOX

IDRANTE A MURO DA ESTERNO/INTERNO A PARETE UNI EN 671-2 forma C.
MARCATO CE CERT. N. 0497-CPR-172

Prodotto CE

Composto da:

• Cassetta da esterno/interno a parete DN 45 “Linea Electa” in acciaio al carbonio verniciato in poliestere rosso RAL 3000. Dim. mm H 550 x 390 x 180
• Modello anti infortunio con paraspigoli in materiale plastico
• Tubazione flessibile DN 45 a norma UNI EN 14540 mod. PU, dotata di raccordi UNI 804 realizzati in lega leggera EN AB 46100 tipo  "AGILOk" o in ottone EN 1982 (vedi tabella per scelta modello); raccordatura a norma UNI 7422
• Lancia a effetti multipli (vedi tabella per scelta modello)
• Rubinetto idrante a 45° DN 45 x 1”1/2 Gas (ISO 7) PN 16 cod. 0002.005
• Sostegno per tubazione di colore rosso (tipo 2 secondo EN 671-2)
• Lastra “FIRE GLASS”, dimensione mm 390 x 265

Con lancia STARJET ugello Ø 12 - K 72				Con lancia STARJET ugello Ø 13 - K 85				Con lancia LONGJET ugello equiv. Ø 13 - K 85
COD.	RACCORDO	m		COD.	RACCORDO	m		COD.	RACCORDO	m
2087A.002	AGILOk	15		2091A.002	AGILOk	15		2095A.002	AGILOk	15
2088A.002	AGILOk	20		2092A.002	AGILOk	20		2096A.002	AGILOk	20
2089A.002	AGILOk	25		2093A.002	AGILOk	25		2097A.002	AGILOk	25
2090A.002	AGILOk	30		2094A.002	AGILOk	30		2098A.002	AGILOk	30
2087CE.002	Ottone	15		2091CE.002	Ottone	15		2095CE.002	Ottone	15
2088CE.002	Ottone	20		2092CE.002	Ottone	20		2096CE.002	Ottone	20
2089CE.002	Ottone	25		2093CE.002	Ottone	25		2097CE.002	Ottone	25
2090CE.002	Ottone	30		2094CE.002	Ottone	30		2098CE.002	Ottone	30

MODELLI BIM

2/H IDRANTE A MURO "Electa"

IDRANTE A MURO DA ESTERNO/INTERNO A PARETE UNI EN 671-2 forma C.
MARCATO CE CERT. N. 0497-CPR-172

Prodotto CE

Composto da:

• Cassetta da esterno/interno a parete DN 45 “Linea Electa” a portello pieno in acciaio al carbonio verniciato in poliestere rosso RAL 3000. Dim. mm H 550 x 390 x 180
• Modello anti infortunio con paraspigoli in materiale plastico
• Tubazione flessibile DN 45 a norma UNI EN 14540 mod. PU, dotata di raccordi UNI 804 realizzati in lega leggera EN AB 46100 tipo  "AGILOk" o in ottone EN 1982 (vedi tabella per scelta modello); raccordatura a norma UNI 7422;
• Lancia a effetti multipli (vedi tabella per scelta modello)
• Rubinetto idrante a 45° DN 45 x 1”1/2 Gas (ISO 7) PN 16 cod. 0002.005
• Sostegno per tubazione di colore rosso (tipo 2 secondo EN 671-2)

Con lancia STARJET ugello Ø 12 - K 72				Con lancia STARJET ugello Ø 13 - K 85				Con lancia LONGJET ugello equiv. Ø 13 - K 85
COD.	RACCORDO	m		COD.	RACCORDO	m		COD.	RACCORDO	m
3087A.002	AGILOk	15		3091A.002	AGILOk	15		3095A.002	AGILOk	15
3088A.002	AGILOk	20		3092A.002	AGILOk	20		3096A.002	AGILOk	20
3089A.002	AGILOk	25		3093A.002	AGILOk	25		3097A.002	AGILOk	25
3090A.002	AGILOk	30		3094A.002	AGILOk	30		3098A.002	AGILOk	30
3087CE.002	Ottone	15		3091CE.002	Ottone	15		3095CE.002	Ottone	15
3088CE.002	Ottone	20		3092CE.002	Ottone	20		3096CE.002	Ottone	20
3089CE.002	Ottone	25		3093CE.002	Ottone	25		3097CE.002	Ottone	25
3090CE.002	Ottone	30		3094CE.002	Ottone	30		3098CE.002	Ottone	30

MODELLI BIM

2/HP IDRANTE A MURO "Electa" PORTELLO CIECO

IDRANTE A MURO DA ESTERNO/INTERNO A PARETE UNI EN 671-2 forma C.
MARCATO CE CERT. N. 0497-CPR-172

Prodotto CE

Composto da:

• Cassetta da esterno/interno a parete DN 45 “Linea Electa” a portello pieno in acciaio INOX AISI 304 non verniciato. Dim. mm H 550 x 390 x 180
• Modello anti infortunio con paraspigoli in materiale plastico
• Tubazione flessibile DN 45 a norma UNI EN 14540 mod. PU, dotata di raccordi UNI 804 realizzati in lega leggera EN AB 46100 tipo  "AGILOk" o in ottone EN 1982 (vedi tabella per scelta modello); raccordatura a norma UNI 7422;
• Lancia a effetti multipli (vedi tabella per scelta modello)
• Rubinetto idrante a 45° DN 45 x 1”1/2 Gas (ISO 7) PN 16 cod. 0002.005
• Sostegno per tubazione di colore rosso (tipo 2 secondo EN 671-2)

Con lancia STARJET ugello Ø 12 - K 72				Con lancia STARJET ugello Ø 13 - K 85				Con lancia LONGJET ugello equiv. Ø 13 - K 85
COD.	RACCORDO	m		COD.	RACCORDO	m		COD.	RACCORDO	m
3087XA.002	AGILOk	15		3091XA.002	AGILOk	15		3095XA.002	AGILOk	15
3088XA.002	AGILOk	20		3092XA.002	AGILOk	20		3096XA.002	AGILOk	20
3089XA.002	AGILOk	25		3093XA.002	AGILOk	25		3097XA.002	AGILOk	25
3090XA.002	AGILOk	30		3094XA.002	AGILOk	30		3098XA.002	AGILOk	30
3087XCE.002	Ottone	15		3091XCE.002	Ottone	15		3095XCE.002	Ottone	15
3088XCE.002	Ottone	20		3092XCE.002	Ottone	20		3096XCE.002	Ottone	20
3089XCE.002	Ottone	25		3093XCE.002	Ottone	25		3097XCE.002	Ottone	25
3090XCE.002	Ottone	30		3094XCE.002	Ottone	30		3098XCE.002	Ottone	30

MODELLI BIM

2/HPX IDRANTE A MURO "Electa" PORTELLO CIECO INOX

IDRANTE A MURO DA ESTERNO/INTERNO A PARETE UNI EN 671-2 forma C.
MARCATO CE CERT. N. 0497-CPR-172

Prodotto CE

Composto da:

• Cassetta da esterno/interno a parete DN 45 “Linea Electa” in acciaio INOX AISI 304 non verniciato. Dim. mm H 550 x 390 x 180;
• Modello anti infortunio con paraspigoli in materiale plastico;
• Tubazione flessibile DN 45 a norma UNI EN 14540 mod. PU, dotata di raccordi UNI 804 realizzati in lega leggera EN AB 46100 tipo  "AGILOk" o in ottone EN 1982 (vedi tabella per scelta modello); raccordatura a norma UNI 7422;
• Lancia a effetti multipli (vedi tabella per scelta modello);
• Rubinetto idrante a 45° DN 45 x 1”1/2 Gas (ISO 7) PN 16 cod. 0002.005;
• Sostegno per tubazione di colore rosso (tipo 2 secondo EN 671-2);
• Lastra “FIRE GLASS”, dimensione mm 390 x 265.

Con lancia STARJET ugello Ø 12 - K 72				Con lancia STARJET ugello Ø 13 - K 85				Con lancia LONGJET ugello equiv. Ø 13 - K 85
COD.	RACCORDO	m		COD.	RACCORDO	m		COD.	RACCORDO	m
2087XA.002	AGILOk	15		2091XA.002	AGILOk	15		2095XA.002	AGILOk	15
2088XA.002	AGILOk	20		2092XA.002	AGILOk	20		2096XA.002	AGILOk	20
2089XA.002	AGILOk	25		2093XA.002	AGILOk	25		2097XA.002	AGILOk	25
2090XA.002	AGILOk	30		2094XA.002	AGILOk	30		2098XA.002	AGILOk	30
2087XCE.002	Ottone	15		2091XCE.002	Ottone	15		2095XCE.002	Ottone	15
2088XCE.002	Ottone	20		2092XCE.002	Ottone	20		2096XCE.002	Ottone	20
2089XCE.002	Ottone	25		2093XCE.002	Ottone	25		2097XCE.002	Ottone	25
2090XCE.002	Ottone	30		2094XCE.002	Ottone	30		2098XCE.002	Ottone	30

MODELLI BIM

2/HX IDRANTE A MURO "Electa" INOX

IDRANTE A MURO DA ESTERNO/INTERNO A PARETE POLY LINE.
UNI EN 671-2 forma C. MARCATO CE CERT. N. 0497-CPR-172

Prodotto CE

Composto da:

• Cassetta DN 45 “Poly Line” in polipropilene rosso RAL 3000 con angoli arrotondati. Dim. mm H645x425x200,  sportello in policarbonato trasparente; cerniere in poliammide con spine in acciaio inox;
• Tubazione flessibile DN 45 a norma UNI EN 14540 mod. PU, dotata di raccordi UNI 804 realizzati in lega leggera EN AB 46100 tipo  "AGILOk" o in ottone EN 1982 (vedi tabella per scelta modello); raccordatura a norma UNI 7422;
• Lancia a effetti multipli (vedi tabella per scelta modello);
• Rubinetto idrante a 45° DN 45 x 1”1/2 Gas (ISO 7) PN 16 cod. 0002.005;
• Sostegno per tubazione di colore rosso (tipo 2 secondo EN 671-2)

Con lancia STARJET ugello Ø 12 - K 72				Con lancia STARJET ugello Ø 13 - K 85				Con lancia LONGJET ugello equiv. Ø 13 - K 85
COD.	RACCORDO	m		COD.	RACCORDO	m		COD.	RACCORDO	m
2054A.002	AGILOk	15		2054F13A.002	AGILOk	15		2058A.002	AGILOk	15
2055A.002	AGILOk	20		2055F13A.002	AGILOk	20		2059A.002	AGILOk	20
2056A.002	AGILOk	25		2056F13A.002	AGILOk	25		2060A.002	AGILOk	25
2057A.002	AGILOk	30		2057F13A.002	AGILOk	30		2061A.002	AGILOk	30
2054CE.002	Ottone	15		2054F13CE.002	Ottone	15		2058CE.002	Ottone	15
2055CE.002	Ottone	20		2055F13CE.002	Ottone	20		3259CE.002	Ottone	20
2056CE.002	Ottone	25		2056F13CE.002	Ottone	25		2060CE.002	Ottone	25
2057CE.002	Ottone	30		2057F13CE.002	Ottone	30		2061CE.002	Ottone	30

IDRANTE A MURO DA INTERNO A PARETE UNI EN 671-2 forma C.
MARCATO CE CERT. N. 0497-CPR-172

Prodotto CE

Composto da:

• Cassetta a parete a bordi arrotondati con portello pieno DN 45 “Murano Collection”, in acciaio al carbonio verniciato in poliestere rosso RAL 3000. Dim. mm H 650 x 700 x 200;
• Tubazione flessibile DN 45 a norma UNI EN 14540 mod. PU, dotata di raccordi UNI 804 realizzati in lega leggera EN AB 46100 tipo  "AGILOk" o in ottone EN 1982 (vedi tabella per scelta modello); raccordatura a norma UNI 7422;
• Lancia a effetti multipli (vedi tabella per scelta modello);
• Rubinetto idrante a 45° DN 45 x 1”1/2 Gas (ISO 7) PN 16 cod. 0002.005;
• Sostegno per tubazione di colore rosso (tipo 2 secondo EN 671-2)

Fornito senza estintore: estintore da ordinare separatamente

Con lancia STARJET ugello Ø 12 - K 72				Con lancia STARJET ugello Ø 13 - K 85				Con lancia LONGJET ugello equiv. Ø 13 - K 85
COD.	RACCORDO	m		COD.	RACCORDO	m		COD.	RACCORDO	m
3359A.002	AGILOk	15		3359F13A.002	AGILOk	15		3363A.002	AGILOk	15
3360A.002	AGILOk	20		3360F13A.002	AGILOk	20		3364A.002	AGILOk	20
3361A.002	AGILOk	25		3361F13A.002	AGILOk	25		3365A.002	AGILOk	25
3362A.002	AGILOk	30		3362F13A.002	AGILOk	30		3366A.002	AGILOk	30
3359CE.002	Ottone	15		3359F13CE.002	Ottone	15		3363CE.002	Ottone	15
3360CE.002	Ottone	20		3360F13CE.002	Ottone	20		3364CE.002	Ottone	20
3361CE.002	Ottone	25		3361F13CE.002	Ottone	25		3365CE.002	Ottone	25
3362CE.002	Ottone	30		3362F13CE.002	Ottone	30		3366CE.002	Ottone	30

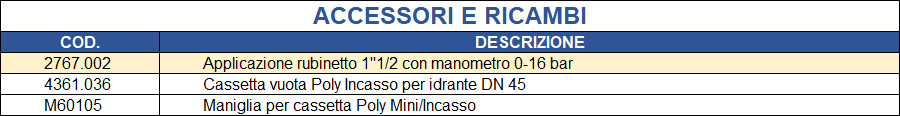

N.B.: per installazione da incasso aggiungere cornice coprifilo presente nella sottostante tabella “accessori”.

MODELLI BIM

2/PE IDRANTE A MURO "Murano", CON PORTA-ESTINTORE

IDRANTE A MURO DA ESTERNO/INTERNO A PARETE UNI EN 671-2 forma C.
MARCATO CE CERT. N. 0497-CPR-172

Prodotto CE

Composto da:

• Cassetta DN 45 “Poly Line” in acciaio INOX AISI 430 non verniciato. Dim. mm. H 615x400x220, sportello in policarbonato trasparente, cerniere in poliammide con spine in acciaio inox;
• Tubazione flessibile DN 45 a norma UNI EN 14540 mod. PU, dotata di raccordi UNI 804 realizzati in lega leggera EN AB 46100 tipo  "AGILOk" o in ottone EN 1982 (vedi tabella per scelta modello); raccordatura a norma UNI 7422;
• Lancia a effetti multipli (vedi tabella per scelta modello);
• Rubinetto idrante a 45° DN 45 x 1”1/2 Gas (ISO 7) PN 16 cod. 0002.005;
• Sostegno per tubazione di colore rosso (tipo 2 secondo EN 671-2)

Con lancia STARJET ugello Ø 12 - K 72				Con lancia STARJET ugello Ø 13 - K 85				Con lancia LONGJET ugello equiv. Ø 13 - K 85
COD.	RACCORDO	m		COD.	RACCORDO	m		COD.	RACCORDO	m
2070A.002	AGILOk	15		2070F13A.002	AGILOk	15		2074A.002	AGILOk	15
2071A.002	AGILOk	20		2071F13A.002	AGILOk	20		2075A.002	AGILOk	20
2072A.002	AGILOk	25		2072F13A.002	AGILOk	25		2076A.002	AGILOk	25
2073A.002	AGILOk	30		2073F13A.002	AGILOk	30		2077A.002	AGILOk	30
2070CE.002	Ottone	15		2070F13CE.002	Ottone	15		2074CE.002	Ottone	15
2071CE.002	Ottone	20		2071F13CE.002	Ottone	20		2075CE.002	Ottone	20
2072CE.002	Ottone	25		2072F13CE.002	Ottone	25		2076CE.002	Ottone	25
2073CE.002	Ottone	30		2073F13CE.002	Ottone	30		2077CE.002	Ottone	30

MODELLI BIM

2/PL IDRANTE A MURO "Poly Line" ACCIAIO INOX

IDRANTE A MURO DA ESTERNO CON RUBINETTO A SECCO ANTIGELO PER RETI IDRANTI ALL’APERTO. UNI EN 671-2 forma C.

• Cassetta componibile assemblabile dopo aver installato il rubinetto a secco. In acciaio al carbonio verniciato in poliestere rosso RAL 3000. Dim: mm H 530 x 450 x 200;
• Piantana in acciaio al carbonio verniciato in poliestere rosso RAL 3000. Altezza 800 mm;
• Rubinetto idrante a secco DN 45 x 1”1/2 Gas. Altezza fuori terra 1200 mm. Con scarico automatico antigelo della colonna, posto nella base interrata;
• Tubazione flessibile DN 45 a norma UNI EN 14540 mod. PU, dotata di raccordi UNI 804 realizzati in lega leggera EN AB 46100 tipo  "AGILOk" o in ottone EN 1982 (vedi tabella per scelta modello); raccordatura a norma UNI 7422;
• Lancia "Longjet" a rotazione effetti multipli;
• Sostegno per tubazione di colore rosso (tipo 2 secondo EN 671-2).

Con lancia LONGJET ugello equiv. Ø 13 - K 85
COD.	RACCORDO	m
3381A.002	AGILOk	20
3382A.002	AGILOk	25
3383A.002	AGILOk	30
3381.002	Ottone	20
3382.002	Ottone	25
3383.002	Ottone	30

IDRANTE A MURO DA ESTERNO A PARETE UNI EN 671-2 forma C.
MARCATO CE CERT. N. 0497-CPR-172

Prodotto CE

Composto da:

• Cassetta da esterno con portello pieno “Linea Murano” mod. “Industrial”, dim. mm H 560 x 480 x 230. Con maniglia e cerniere metalliche. Prodotta in acciaio zincato, verniciato in poliestere raggrinzante rosso RAL 3000, per garantire una maggiore resistenza agli agenti esterni;
• Tubazione flessibile DN 45 a norma UNI EN 14540 mod. PU, dotata di raccordi UNI 804 realizzati in lega leggera EN AB 46100 tipo  "AGILOk" o in ottone EN 1982 (vedi tabella per scelta modello); raccordatura a norma UNI 7422;
• Lancia a effetti multipli (vedi tabella per scelta modello)
• Rubinetto idrante a 45° DN 45 x 1”1/2 Gas (ISO 7) PN 16 cod. 0002.005
• Sostegno per tubazione di colore rosso (tipo 2 secondo EN 671-2)

Con lancia STARJET ugello Ø 12 - K 72				Con lancia STARJET ugello Ø 13 - K 85				Con lancia LONGJET ugello equiv. Ø 13 - K 85
COD.	RACCORDO	m		COD.	RACCORDO	m		COD.	RACCORDO	m
3151A.002	AGILOk	15		3156A.002	AGILOk	15		3161A.002	AGILOk	15
3152A.002	AGILOk	20		3157A.002	AGILOk	20		3162A.002	AGILOk	20
3153A.002	AGILOk	25		3158A.002	AGILOk	25		3163A.002	AGILOk	25
3154A.002	AGILOk	30		3159A.002	AGILOk	30		3164A.002	AGILOk	30
3151CE.002	Ottone	15		3156CE.002	Ottone	15		3161CE.002	Ottone	15
3152CE.002	Ottone	20		3157CE.002	Ottone	20		3162CE.002	Ottone	20
3153CE.002	Ottone	25		3158CE.002	Ottone	25		3163CE.002	Ottone	25
3154CE.002	Ottone	30		3159CE.002	Ottone	30		3164CE.002	Ottone	30

MODELLI BIM

2/S IDRANTE A MURO "Murano Industrial" ESTERNO

IDRANTE A MURO DA ESTERNO A PARETE UNI EN 671-2 forma C.
MARCATO CE CERT. N. 0497-CPR-172

Prodotto CE

Composto da:

• Cassetta da esterno con portello pieno “Linea Murano” mod. “Industrial”, dim. mm H 560 x 480 x 230. Con maniglia e cerniere metalliche. Prodotta in acciaio inox AISI 316, per garantire una maggiore resistenza agli agenti esterni;
• Tubazione flessibile DN 45 a norma UNI EN 14540 mod. PU, dotata di raccordi UNI 804 realizzati in lega leggera EN AB 46100 tipo  "AGILOk" o in ottone EN 1982 (vedi tabella per scelta modello); raccordatura a norma UNI 7422;
• Lancia a effetti multipli (vedi tabella per scelta modello)
• Rubinetto idrante a 45° DN 45 x 1”1/2 Gas (ISO 7) PN 16 cod. 0002.005
• Sostegno per tubazione di colore rosso (tipo 2 secondo EN 671-2)

Con lancia STARJET ugello Ø 12 - K 72				Con lancia STARJET ugello Ø 13 - K 85				Con lancia LONGJET ugello equiv. Ø 13 - K 85
COD.	RACCORDO	m		COD.	RACCORDO	m		COD.	RACCORDO	m
3151XA.002	AGILOk	15		3156XA.002	AGILOk	15		3161XA.002	AGILOk	15
3152XA.002	AGILOk	20		3157XA.002	AGILOk	20		3162XA.002	AGILOk	20
3153XA.002	AGILOk	25		3158XA.002	AGILOk	25		3163XA.002	AGILOk	25
3154XA.002	AGILOk	30		3159XA.002	AGILOk	30		3164XA.002	AGILOk	30
3151XCE.002	Ottone	15		3156XCE.002	Ottone	15		3161XCE.002	Ottone	15
3152XCE.002	Ottone	20		3157XCE.002	Ottone	20		3162XCE.002	Ottone	20
3153XCE.002	Ottone	25		3158XCE.002	Ottone	25		3163XCE.002	Ottone	25
3154XCE.002	Ottone	30		3159XCE.002	Ottone	30		3164XCE.002	Ottone	30

MODELLI BIM

2/SX IDRANTE A MURO "Murano Industrial" ESTERNO INOX
