ART. 66/B MOD. EUR, DN80-DN100, TAPPI GHISA

ART. 66/B MOD. EUR, DN80-DN100, TAPPI GHISA

Idrante soprasuolo modello EUR a norma EN 14384 in ghisa DN 80 - DN 100 - tipo a secco con scarico automatico antigelo

Tutti gli idranti sono del tipo a secco ovvero dotati di scarico automatico antigelo. Gli sbocchi sono realizzati con attacco maschio filettato a norma UNI 810 in ottone EN 1982. Flangia PN16. Tappi in ghisa.

tipo A = senza linea di rottura
tipo C = con linea di rottura. Tale dispositivo permette di mantenere la chiusura della valvola principale quando la parte fuori terra dell’idrante viene rovesciata in seguito ad un urto

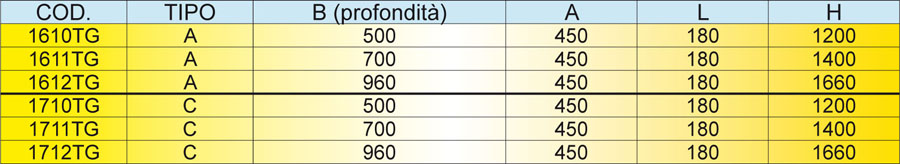

DN 80, con due sbocchi DN 70 - MARCHIO CE

66B 1 tab

DN 80, con due sbocchi DN 70 e uno per carico autopompa DN 100.
Nota: questo modello viene riportato per completezza anche se non previsto dalla vigente normativa EN 14384

66B 2 tab

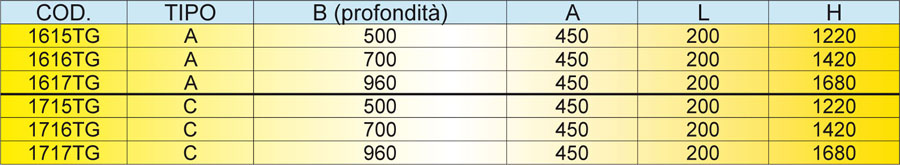

DN 100, con due sbocchi DN 70 - MARCHIO CE

66B 3 tab

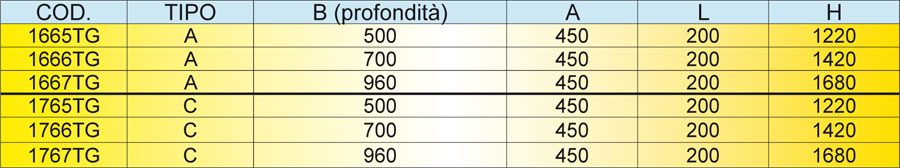

DN 100, con due sbocchi DN 70 e uno per carico autopompa DN 100 - MARCHIO CE

66B 4 tab

L’idrante tipo EUR ha la parte superiore ed inferiore dell’involucro interamente realizzata in ghisa EN-GJL-250 secondo UNI EN 1503-3. All’interno della scatola valvola, alloggiata nella parte inferiore dell’idrante, vi è il dispositivo di tenuta dell’idrante e lo scarico automatico; entrambe le sedi sono realizzate in ottone in modo da garantire una lunga durata del sistema. L’organo di manovra è anch’esso realizzato in ottone per prevenirne l’usura. Tutti gli organi interni sono progettati in modo da poter essere sostituiti con semplici operazioni e senza la necessità di eseguire lavori di scavo. Le bocche di uscita sono fabbricate secondo la norma UNI 810. A richiesta si possono fornire attacchi secondo normative estere (Storz, BS, NH, DSP, ecc…). A richiesta si possono eseguire forature serie ASA 150. La flangia di base è forata e dimensionata a tabella UNI EN 1092-2 PN 16. La verniciatura è realizzata con procedimento epossidico in tinta RAL 3000 per esterni. Il cappellotto rotante superiore è dotato di pentagono per l’utilizzo della chiave unificata. Ogni idrante è testato in pressione prima della vendita per garantire la massima qualità alla clientela.

L’idrante viene costruito in due tipologie: tipo A senza linea di rottura prestabilita e tipo C con linea di rottura prestabilita. Il tipo C é dotato di un dispositivo realizzato sull’asta che mantiene chiusa la valvola, evitando la perdita di pressione dell’anello idrico e permettendo il ripristino immediato dell’idrante mediante la semplice sostituzione dei bulloni speciali di assemblaggio.

1610TG.066 1611TG.066 1612TG.066 1615TG.066 1616TG.066 1617TG.066 1665TG.066 1666TG.066 1667TG.066 1710TG.066 1711TG.066 1712S2TG.066 1712TG.066 1715TG.066 1716TG.066 1717TG.066 1765TG.066 1766TG.066 1767TG.066 1660.066 1661.066 1662.066 1760.066 1761.066 1762.066

CERTIFICATI

CE mark CERTIFICATO DI COSTANZA DELLE PRESTAZIONI - Idranti Soprasuolo tipo A
CE mark CERTIFICATO DI COSTANZA DELLE PRESTAZIONI - Idranti Soprasuolo tipo C
pdf download DICHIARAZIONE DI PRESTAZIONE - Idranti Soprasuolo Tipo A
pdf download DICHIARAZIONE DI PRESTAZIONE - Idranti Soprasuolo Tipo C

SCHEDE TECNICHE

pdf download ST-066B-13 Tipo A 2 sbocchi prof. 500 pdf download 2colonna ST-066B-19 Tipo C 2 sbocchi prof. 500
pdf download ST-066B-14 Tipo A 2 sbocchi prof. 700 pdf download 2colonna ST-066B-20 Tipo C 2 sbocchi prof. 700
pdf download ST-066B-15 Tipo A 2 sbocchi prof. 960 pdf download 2colonna ST-066B-21 Tipo C 2 sbocchi prof. 960
pdf download ST-066B-16 Tipo A 2 sbocchi prof. 500 pdf download 2colonna ST-066B-22 Tipo C 2 sbocchi prof. 500
pdf download ST-066B-17 Tipo A 2 sbocchi prof. 700 pdf download 2colonna ST-066B-23 Tipo C 2 sbocchi prof. 700
pdf download ST-066B-18 Tipo A 2 sbocchi prof. 960 pdf download 2colonna ST-066B-24 Tipo C 2 sbocchi prof. 960
